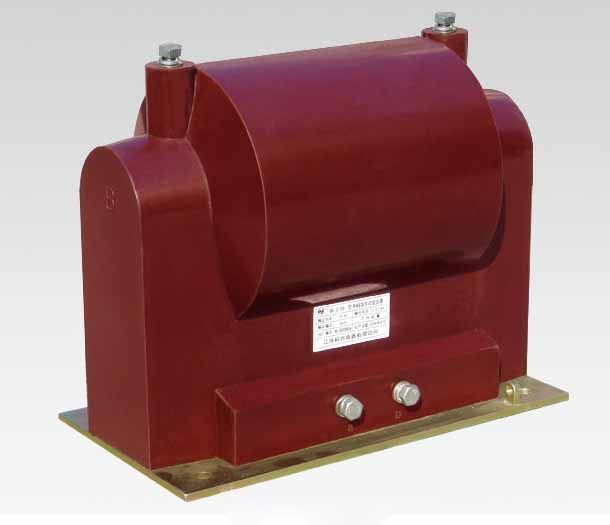

作為一種小型的降壓變壓器，電壓互感器主要由鐵芯、一次繞組、二次繞組、接線端子和絕緣支持物等構成。電壓互感器的作用是為了把高壓電變?yōu)榈蛪弘姟Ｋ栽谠O計上面，一次繞組并接于電力系統一次回路中，二次繞組并聯接入測量儀表、繼電保護裝置或自動裝置的電壓線圈。電壓互感器的作用和設計原理今天我們也一起了解一下。
電壓互感器的作用
       其實電壓互感器可以算是一個檢測元件，是一種被限定結構和使用形式的特殊變壓器，下面我具體說說。
       1.把高電壓按比例關系變換成100V或更低等級的標準二次電壓，這樣可以起到保護、計量儀表等裝置的作用。
       2.這么做的同時還可以將高電壓與電氣工作人員隔離。
       3.電壓互感器和電流互感器結構原理剛好想法，雖然電壓互感器也是按照電磁感應原理來工作的，但它二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，這么做一次電流自動增大但就可以滿足一、二次測之間的電磁平衡關系。
電壓互感器的設計原理
       電壓互感器測量的東西不一樣，有線電壓、相電壓、相對地電壓和單相接地時出現的零序電壓。所以電壓互感器就有了不同的接線方式，總的參照下圖。

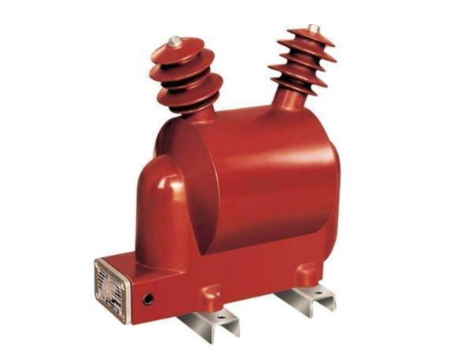

1.單相電壓互感器接線
       可用于測量接地的相對地電壓；35kv及以下中性點不直接接地的線電壓或110kv以上中性點直接接地的相對地電壓。

2.V，v接法
       這個接法就是將兩臺全絕緣單相電壓互感器的高低壓繞組分別接線從而構成不完全三角形。主要用于中性點不接地或經消弧線圈接地的35kV及以下的高壓三相系統中，特別是10kV的三相系統中。雖然不能測量相電壓，不能接入監視系統絕緣狀況的電壓表，但是可以節省一臺電壓互感器，還能滿足三相表計所需要的線電壓。

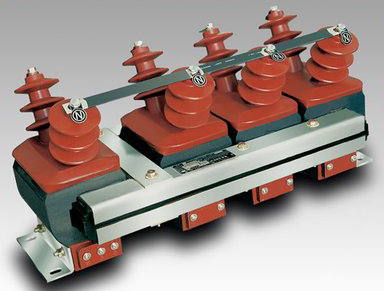

3.Y，yn接法
       三臺單相電壓互感器構成一臺三相電壓互感器，其中的三鐵芯柱式三相電壓互感器的高低壓繞組接成星形。這種接法多用于小電流接地的高壓三相系統，用來測量線電壓，但是缺點也很明顯：當三相負載不平衡時誤差大；當一次高壓側出現單相接地故障時，可能燒壞互感器，故而高壓側中性點無引出線，不能測量對地電壓。
       這個接法如果像下圖示范的話，多用于大電流接地系統中。既可測量線電壓，又可測量相對地電壓，輔助繞組二次繞組接成開口三角形供給單相接地保護使用。
       不過這個接法如果用于小接地電流系統時，通常用三相五柱式的電壓互感器。一次繞組和主二次繞組接成星形，中性點接地，輔助二次繞組接成開口三角形。既可以測量線電壓和相對地電壓，又可以接入交流電網絕緣監視用的繼電器和信號指示器，以實現單相接地的繼電保護。

電壓互感器注意事項
       1．在運行前要試驗檢查。極性、連接組別、搖絕緣、核相序等都要一一檢測一番。
       2．接線要正確，一次繞組和被測電路并聯，二次繞組應和所接的測量儀表、繼電保護裝置或自動裝置的電壓線圈并聯，極性要正確。
       3．接在電壓互感器二次側負荷的容量不應超過其額定容量，否則測量會有誤差。另外也不能短路，否則出現的電流會將損壞二次設備和人身安全。在可能的情況下，一次側也應裝設熔斷器保證安全。
       4．為了確保安全，電壓互感器二次繞組必須有一點接地。這樣可以防止儀表和繼電器出現高電壓危及人身安全。
